April 15, 2023
Projeye Genel Bakış:
Üretim Süreci: CNC İşleme
Malzeme: Alüminyum 6061-T6
Parça Boyutları: 390,00 × 213,00 × 130,00 mm
Yüzey Cilası: Zımparalama, Diş Açma, Mavi Eloksal
Miktar ve Teslim Süresi: 1 Adet, 7 Gün
Müşteri, sıvı sistemleri için profesyonel hizmet ve mühendislik çözümleri sunan bir Avustralya şirketiydi.Bu prototip, düşük hacimli üretimden önce sıvı basıncını ve fitingi test etmek için yapılmıştır.Büyük boyutlar, şekil stabilitesi ve frezeleme toleransı kilit noktalar olduğundan.
CNC işleme, genellikle istenmeyen malzemeyi hızlı bir şekilde çıkarmak için büyük kesici takımlarla kaba frezelemeden, kademeli olarak daha küçük takımlarla ince frezelemeye başladı.3 eksenli CNC frezeleme için, iş parçası manuel olarak döndürüldü ve parçayı yan yana frezelemek için hassas bir şekilde yeniden konumlandırıldı, tolerans yaklaşık ± 0,1 mm idi.

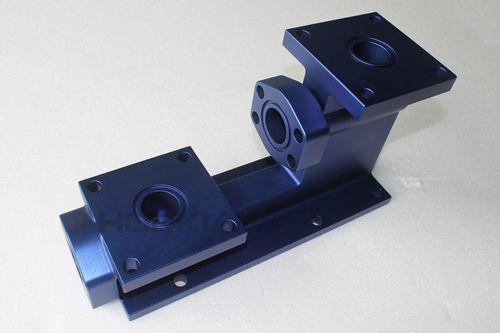

Fikstürler ve Jig'ler genellikle yüksek verimlilik ve tolerans için öğütmeye yardımcı olmak üzere uygulandı.Frezeleme kapasitesi dışında olduğu için bir derin delik açılmıştır.Yüzey İşleminden Önce CNC İşlenmiş Prototip.Frezelenen yüzeydeki tüm kesme çizgileri ve çapaklar zımparalama ve boncuk püskürtme ile giderilmiştir.
Alüminyum Eloksal İşleminin Son İşlemi.Eloksallı film, parçaya korozyon ve aşınma direncinin yanı sıra estetik bir his de sağlamıştır.Genel olarak, 6061/6063 ve 5052, kaliteli eloksal kaplama elde etmek için yaygın ve tercih edilen alüminyum malzeme serileriydi.
Günümüzde CNC işlemenin hızla büyüyen ve geniş uygulamalarından biri, ucuz ve hedef malzemeler, sıkı tolerans ve genellikle ucuz üretim maliyeti avantajları nedeniyle Hızlı Prototiplemedir, bu nedenle CNC frezelenmiş prototipler, mekanizma ve güç doğrulama konusunda daha güvenilir ve ekonomik geri bildirim sağlar.
